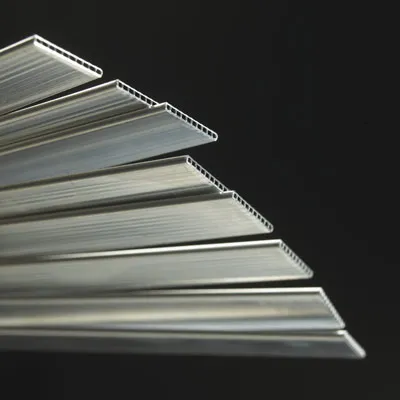

MPE caurules, ko sauc arī par paralēlās plūsmas alumīnija plakanajām caurulēm, ir jauna veida augstas efektivitātes siltuma izlietnes materiāls, kas ražots, izmantojot mikrokanālu tehnoloģiju. Caurulēm ir mazi kanāli un ļoti plāns sieniņu biezums, un tās ir plakanas caurules formā, kas var efektīvi palielināt siltuma izkliedes laukumu un uzlabot siltuma pārneses efektivitāti. Tā tehniskais saturs ir ļoti augsts, un tā ražošana ir ārkārtīgi sarežģīta. Šķērsgriezuma augstums parasti nepārsniedz 3,5 mm, plaknes sienas biezums nepārsniedz 0,45 mm, minimālais platums var būt 12 mm, un tam parasti ir 12–16 caurumi.

20. gadsimta beigās un 21. gadsimta sākumā vides aizsardzības nolūkos automobiļu gaisa kondicionēšanas sistēmās bija spiesti izmantot jaunus videi draudzīgus aukstumnesējus. Lai pielāgotos šīm politikas izmaiņām, valstis ir izstrādājušas mikrokanālu siltummaiņus, kas šobrīd tiek izmantoti visās automobiļu gaisa kondicionēšanas sistēmās visā pasaulē. Vēlāk, lai palielinātu efektivitāti, tika pieņemts gaisa kondicionētāja siltuma apmaiņas laukuma palielināšanas pasākums un tika izstrādāts pilnībā alumīnija mikrokanālu siltummainis. Alumīnija siltummainis aizstāj vara caurules siltummaini, kas ir videi draudzīgs, efektīvs un enerģiju taupošs un var samazināt izmaksas par vairāk nekā 50%. Tāpēc mikrokanāls ir kļuvis par labāko izvēli un noietu mājas un komerciālo gaisa kondicionieru nomaiņai.

TS var nodrošināt dažādu izmēru alumīnija mikro daudzportu ekstrūzijas caurules. Mūsu MPE caurulēm ir īpaši augsta izmēru precizitāte, labs izskats un laba hermētiskums.

Micro Multiport ekstrūzijas alumīnija cauruļu specifikācija

produkta nosaukums	MPE caurule (mikro daudzportu ekstrūzijas caurule)
Materiāls	Alumīnijs
Novērtējums	1050, 1100, 3003, 3026, 3102
Temperatūra	H112
Tips	Taisni, spole
Forma	Apaļš, Kvadrāts, Cuspate
Platums	3 mm-60mm
Augstums	Mazāks vai vienāds ar 3,50 mm
Plakanas sienas biezums	0,15 mm-0,45 mm
Hidrauliskais diametrs	Mazāks vai vienāds ar 1 mm
Taisns garums	50 mm-6000mm
Spoles iekšējais diametrs	400 mm{1}}mm
Spoles ārējais diametrs	700 mm{1}}mm
Spoles platums	300 mm{1}}mm
Standarta	GB/T 33230-2016
Virsmas apstrāde	Cinka izsmidzināšana
Sertifikāts	ISO 9001
Maksājuma nosacījumi	L/C, T/T, Rietumu Savienība
Pieteikums	Ledusskapis, Kondicionieris, Iztvaicētājs, Kondensators, Siltummainis, Saldētava, Automašīnas radiators, Gāzes krāsns, HVAC&R sistēma

mikro daudzportu ekstrūzijas alumīnija cauruļu ķīmiskais sastāvs (%)

Novērtējums	ĶĪMISKAIS SASTĀVS (%), maks
Novērtējums	Mn	Si	Fe	Cu	Kr	Mg	Zn	Ti	V	Al
1050	0.05	0.25	0.40	0.05	-	0.05	0.05	0.03	0.06	Atpūta
1100	0.05	Si+Fe 0.95		0.05-0.20	-	-	0.10	-	-	Atpūta
3003	1.00-1.50	0.60	0.70	0.05-0.20	-	-	0.10	-	-	Atpūta
3026	0.40-0.90	0.25	0.10-0.40	0.05	0.05	0.10	0.05-0.30	0.05-0.30	-	Atpūta
3102	0.05-0.40	0.40	0.70	0.10	-	-	0.30	0.10	-	Atpūta

mikro daudzportu ekstrūzijas alumīnija cauruļu mehāniskās īpašības

MEHĀNISKĀS ĪPAŠĪBAS
Novērtējums	Temperatūra	Stiepes izturība, MPa, min	Izneses stiprums, MPa, min	Pagarinājums (%), min
1050	H112	60	20	23
1100		75	20	20
3003		95	35	20
3026		85	35	20
3102		75	30	22

mikro daudzportu ekstrūzijas alumīnija cauruļu ražošana

MPE caurules ir izgatavotas no rafinēta alumīnija stieņiem ar karstās ekstrūzijas palīdzību ar ekstrūzijas attiecību vairāk nekā 400 reizes. Šīs alumīnija plakanās caurules izejviela ir augstas tīrības pakāpes, rafinēts alumīnija stienis ar kopējo ūdeņraža saturu ne vairāk kā 0,09%. Tas ir tāpēc, ka MPE caurulēm ir ļoti plāns sieniņu biezums. Ja liešanas stieņa materiāla tīrība un ūdeņraža saturs neatbilst prasībām, tikai neliels gaisa caurums vai ieslēgums izraisīs cauruļu noplūdi.

Pēc karstās ekstrūzijas pabeigšanas ir jāizmanto virsmas cinka izsmidzināšanas tehnoloģija, lai uz MPE cauruļu ārējās virsmas izsmidzinātu plānu cinka slāni. Iemesls, kāpēc mums tas jādara, ir tas, ka tajos ir aukstumaģenta vide, bet ārpusē ir atmosfēras korozija, tāpēc tiem ir viegli radīt noplūdi. Izsmidzinot aizsargcinka slāni, mēs palielināsim tā pretkorozijas spēju un pagarināsim tā kalpošanas laiku.
